شیر چک پایلوت، که اغلب به عنوان سنگ بنای سیستم های هیدرولیک در نظر گرفته می شود، نقش مهمی در مدیریت جریان سیال و تضمین عملکرد روان ماشین آلات مختلف ایفا می کند. به‌عنوان یک تامین‌کننده باتجربه سوپاپ‌های چک آزمایشی، من هیجان‌زده هستم که به کارکرد پیچیده این دستگاه‌های قابل توجه بپردازم و مکانیسم‌ها، کاربردها و مزایای آنها را روشن کنم.
مروری بر شیرهای چک خلبان
قبل از اینکه عملکرد داخلی شیر چک پایلوت را بررسی کنیم، اجازه دهید عملکرد اصلی آن را درک کنیم. شیر چک پایلوت نوعی شیر کنترل جهت دار است که به سیال اجازه می دهد آزادانه در یک جهت جریان داشته باشد اما جریان را در جهت مخالف محدود یا جلوگیری می کند. چیزی که آن را از یک شیر چک استاندارد متمایز می کند، اضافه کردن یک خط پایلوت است که می تواند برای نادیده گرفتن عملکرد جریان یک طرفه معمولی استفاده شود.
ساختار اساسی شیرهای چک پایلوت
یک شیر چک معمولی از چندین جزء کلیدی تشکیل شده است:
- بدنه سوپاپ: این پوشش بیرونی است که تمام اجزای دیگر را در خود جای می دهد. این یکپارچگی ساختاری را فراهم می کند و دارای پورت هایی برای ورود و خروج سیال است.
- پاپت یا قرقره: پاپت یا قرقره قسمت متحرکی است که جریان سیال را کنترل می کند. در حالت بسته مسیر جریان را مسدود می کند و در حالت باز اجازه عبور سیال را می دهد.
- بهار: فنر به پاپت یا قرقره نیرو وارد می کند و آن را در حالت بسته نگه می دارد و در شرایط عادی مانع از جریان برگشتی می شود.
- بندر خلبان: پورت پایلوت به خط پایلوت متصل است. هنگامی که فشار از طریق درگاه خلبان اعمال می شود، می تواند بر نیروی فنر غلبه کند و پاپت یا قرقره را حرکت دهد تا دریچه را در جهت معکوس باز کند.
مکانیسم کار یک شیر چک خلبان
جریان عادی
هنگامی که سیال از دریچه ورودی (درگاهی که جریان عادی رو به جلو را امکان پذیر می کند) وارد شیر می شود، فشار سیال به دهانه یا قرقره فشار می آورد. اگر فشار سیال برای غلبه بر نیروی فنر کافی باشد، پاپت یا قرقره از روی صندلی خود حرکت می کند و دریچه ای برای جریان سیال از طریق شیر به درگاه خروجی ایجاد می کند. این به عنوان حالت جریان رو به جلو شناخته می شود و به طور مشابه با یک شیر چک استاندارد عمل می کند.
به عنوان مثال، در یک سیستم بالابر هیدرولیک، در طول فاز بالابر، سیال هیدرولیک از طریق مسیر جلوی شیر چک پیلوت به محرک پمپ می شود. فشار سیال به راحتی بر نیروی فنر غلبه می کند و امکان حرکت صاف آسانسور را فراهم می کند.
انسداد جریان معکوس
در غیاب فشار پایلوت، هنگامی که سیال سعی می کند از درگاه خروجی به درگاه ورودی برگردد، فنر یا قرقره بارگذاری شده با فنر توسط فشار و نیروی فنر به صندلی خود فشار می آورد. این یک مهر و موم محکم ایجاد می کند و از جریان معکوس سیال جلوگیری می کند. این ویژگی در بسیاری از کاربردهایی که حفظ فشار یا جلوگیری از جریان برگشتی حیاتی است ضروری است. به عنوان مثال، در یک سیلندر هیدرولیک که در تجهیزات ساختمانی استفاده می شود، شیر چک خلبان تضمین می کند که سیلندر در موقعیت خود باقی می ماند و به طور غیرمنتظره به دلیل نیروهای خارجی یا نوسانات فشار جمع نمی شود.
جریان معکوس با فشار پایلوت
هنگامی که فشار به درگاه پیلوت وارد می شود، نیرویی در جهت مخالف نیروی فنر بر روی پاپت یا قرقره ایجاد می شود. اگر فشار پایلوت به اندازه کافی بالا باشد، بر نیروی فنر و فشار برگشتی از سمت خروجی غلبه می کند و باعث می شود پاپت یا قرقره حرکت کند و دریچه را برای جریان معکوس باز کند.
فشار پایلوت مورد نیاز برای باز کردن شیر برای جریان معکوس معمولاً کسری از فشار سیستم است. این امکان کنترل دقیق جریان معکوس را بدون نیاز به اعمال فشارهای بسیار بالا فراهم می کند. به عنوان مثال، در یک سیستم هیدرولیک که در آن سیلندر باید تحت بار جمع شود، می توان از فشار پیلوت برای باز کردن شیر چک پیلوت استفاده کرد و به سیال اجازه داد تا از سیلندر به مخزن برگردد.
کاربرد شیرهای چک پایلوت
شیرهای چک پایلوت به دلیل قابلیت های منحصر به فرد جریان - کنترل، کاربردهای گسترده ای در صنایع مختلف پیدا می کنند.
- تجهیزات ساخت و ساز: در بیل مکانیکی، لودر و جرثقیل، از شیرهای چک پیلوت برای نگه داشتن سیلندرهای هیدرولیک در موقعیت خود استفاده می شود و از رانش آنها در زیر بار جلوگیری می کند. آنها همچنین عملکرد ایمن را در طول عملیات بلند کردن و پایین آوردن تضمین می کنند.

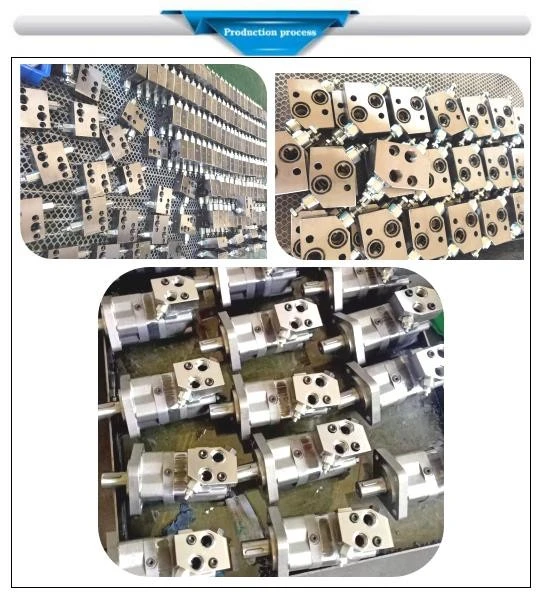

- سکوهای کاری هوایی: این شیرها نقش حیاتی در حفظ پایداری و ایمنی سکوهای کاری هوایی دارند. آنها از پایین آمدن غیرمنتظره سکو جلوگیری می کنند و امکان حرکت کنترل شده در حین کار را فراهم می کنند. می توانید اطلاعات بیشتری در مورد محصولات مرتبط مانندسیستم شیر بافر موتور هیدرولیک Safety Relief Valve،شیر کنترل جریان شیر بافر،شیر بافر هیدرولیک SHC،شیرهای بافر، وشیر ایمنی هیدرولیک.
- ماشین آلات صنعتی: در فرآیندهای تولید، شیرهای چک پایلوت در پرس های هیدرولیک، ماشین های قالب گیری تزریقی و سایر تجهیزات برای کنترل جریان سیال هیدرولیک و اطمینان از موقعیت یابی و عملکرد دقیق قطعات استفاده می شود.
مزایای استفاده از شیرهای چک پایلوت
- ایمنی پیشرفته: با جلوگیری از جریان برگشتی و تضمین عملکرد پایدار، شیرهای چک پایلوت به ایمنی کلی سیستم‌های هیدرولیک کمک می‌کنند. آنها خطر تصادفات ناشی از حرکت غیرمنتظره یا نوسانات فشار را کاهش می دهند.
- کنترل دقیق: توانایی کنترل جریان معکوس با استفاده از فشار پایلوت امکان عملکرد دقیق و انعطاف پذیرتر سیستم های هیدرولیک را فراهم می کند. این امر اپراتورها را قادر می سازد تا کارهای پیچیده را با دقت بیشتری انجام دهند.
- بهره وری انرژی: شیرهای چک پایلوت می توانند با کاهش تلفات فشار غیرضروری و اطمینان از استفاده بهینه از سیال به بهینه سازی مصرف انرژی سیستم های هیدرولیک کمک کنند.
عوامل موثر بر عملکرد شیرهای چک پایلوت
- سفتی فنری: سفتی فنر در شیر، فشار ترک خوردگی (فشاری که در آن شیر شروع به باز شدن در جهت جلو می کند) را تعیین می کند. فنر سفت تر به فشار بیشتری برای باز کردن شیر نیاز دارد، در حالی که فنر نرم تر با فشار کمتری باز می شود.
- نسبت فشار خلبان: نسبت فشار پیلوت به فشار سیستم مورد نیاز برای باز کردن شیر برای جریان معکوس پارامتر مهمی است. نسبت پایلوت به فشار پایین تر، امکان باز کردن راحت تر شیر را با فشار پایلوت کمتر فراهم می کند.
- ویسکوزیته سیال: ویسکوزیته سیال هیدرولیک می تواند عملکرد شیر را تحت تاثیر قرار دهد. سیالات با ویسکوزیته بالاتر ممکن است به فشار بیشتری برای عبور از شیر نیاز داشته باشند و همچنین می توانند بر زمان پاسخ دریچه تأثیر بگذارند.
تعمیر و نگهداری و عیب یابی شیرهای چک پایلوت
نگهداری منظم برای اطمینان از عملکرد صحیح شیرهای چک پایلوت ضروری است. این شامل بررسی نشتی، بازرسی اجزای سوپاپ از نظر ساییدگی و پارگی، و تمیز کردن شیر برای از بین بردن هر گونه زباله یا آلودگی است.
اگر شیر چک خلبان خراب شود، مشکلات رایج می تواند شامل نشتی، باز یا بسته نشدن صحیح یا صدای غیرعادی در حین کار شود. مراحل عیب یابی ممکن است شامل بررسی فشار پیلوت، بازرسی فنر و پاپت یا قرقره برای آسیب دیدگی و اطمینان از مسدود نبودن پورت های شیر باشد.
نتیجه گیری
در نتیجه، شیرهای چک پایلوت اجزای ضروری در سیستم های هیدرولیک هستند. توانایی آنها برای کنترل جریان سیال در یک جهت در حالی که امکان جریان معکوس کنترل شده را فراهم می کند آنها را برای طیف گسترده ای از کاربردها ضروری می کند. ما به عنوان تامین کننده شیرهای چک آزمایشی، اهمیت ارائه محصولات با کیفیت بالا را که نیازهای متنوع مشتریان ما را برآورده می کند، درک می کنیم.
اگر در بازار شیرهای چک پایلوت مطمئن هستید یا در مورد کاربرد و عملکرد آنها سوالی دارید، از شما دعوت می کنیم برای تهیه و بحث بیشتر با ما تماس بگیرید. تیم متخصص ما آماده است تا به شما در انتخاب شیرآلات مناسب برای نیازهای خاص شما کمک کند.
مراجع
- "سیستم های کنترل هیدرولیک" نوشته جورج آر بیشاپ
- "فناوری نیروی سیال" اثر دیوید کرولا
